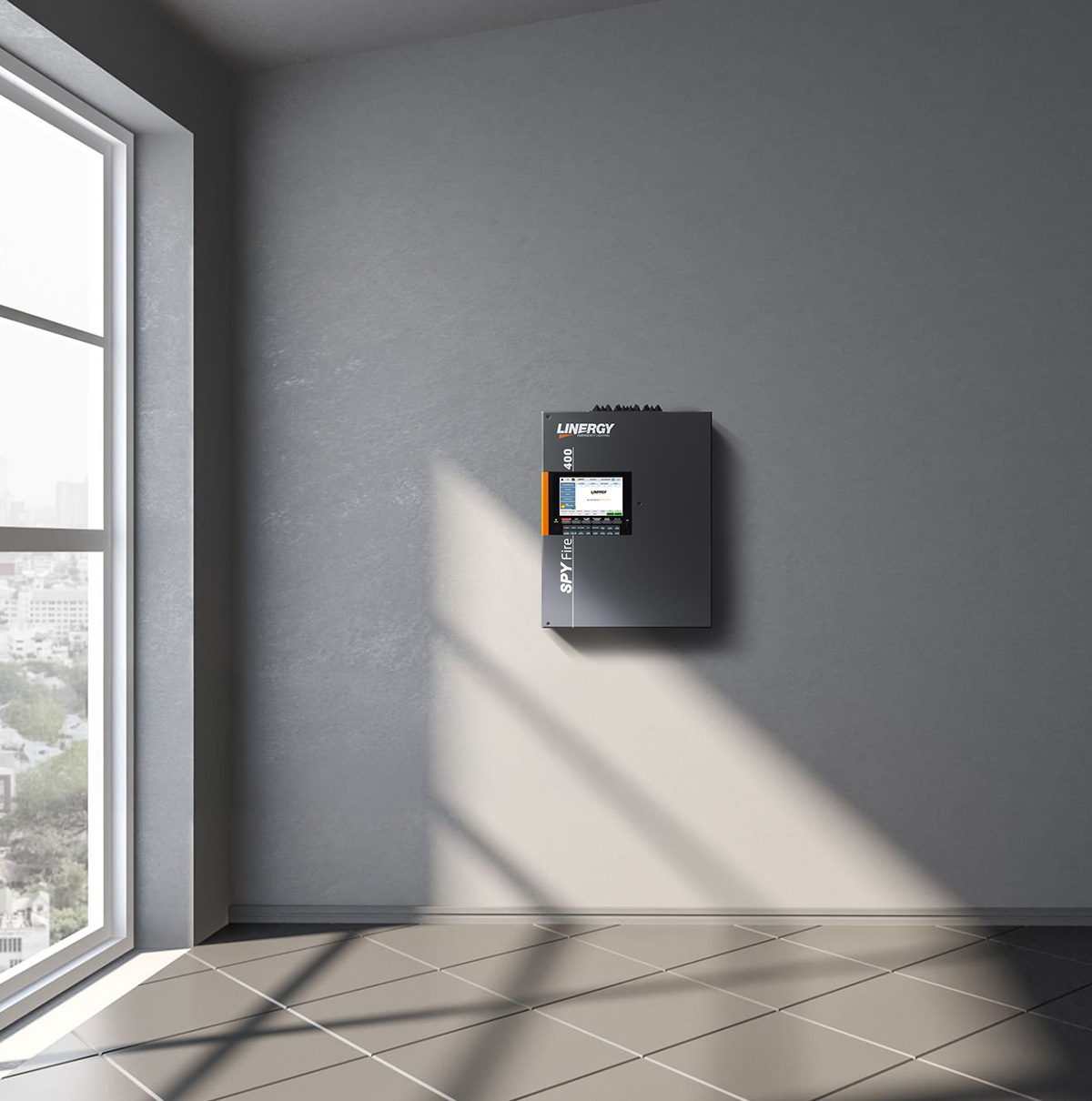

SPY FIRE
Scopri tutti i prodotti della linea SPY FIRE per la sicurezza antincendio.
Sistema di sicurezza integrato
Un nuovo sistema che permette la gestione e il monitoraggio di impianti di illuminazione di emergenza e di impianti di rivelazione incendi da un unico punto.
Una nuova tecnologia che aumenta la sicurezza e consente una gestione più smart della sicurezza dell’edificio ampliando le possibilità di interazione tra gli impianti, garantendo un miglior supporto alla manutenzione.
Sistema di monitoraggio apparecchi di emergenza
Il sistema consente di monitorare l’impianto di illuminazione di emergenza tramite protocollo proprietario Linergy.
Tecnologia che negli anni l’azienda ha sviluppato, migliorando costantemente efficienza e stabilità nella comunicazione.
Consente la trasmissione di segnale in duplice modalità: Cablata o Wireless.
La possibilità di scelta, unita alla presenza di svariati accessori, consente a Linergy di sviluppare progetti in armonia con le esigenze del cliente.
L’area relativa alla gestione dell’impianto di illuminazione di emergenza è conforme alle normative CEI EN 50172, CEI UNI 11222 e CEI EN 62034.
Sistema di rivelazione incendi indirizzato
Il sistema consente di gestire l’impianto di rivelazione incendi mediante collegamenti loop attraverso protocollo Linergy ESP.
Questa tecnologia permette di inserire dispositivi di natura differente all’interno dello stesso collegamento e di andare ad individuarli puntualmente.
Tale funzione consente di programmare singolarmente ogni elemento, garantendo un alto livello di personalizzazione dell’impianto.
La presenza dell’isolatore negli elementi sul loop fa sì che un guasto non pregiudichi il funzionamento di tutti gli altri dispositivi collegati.
L’area relativa alla gestione dell’impianto di rivelazione incendi è stata progettata in conformità con le normative EN 54-2 e EN54-4.
Illuminazione di emergenza
BUSProtocollo Linergy- Cavo a 2 conduttori
- Schermato
- Twistato
- Lunghezza max 1000m
Rivelazione incendi
LOOPProtocollo ESP- Cavo a 2 conduttori
- Schermato
- Twistato
- Lunghezza max 2000m
Interazione hardware
Bus Master gestisce fino a 256 apparecchi. Con l'ausilio del Repeater si raggiunge fino a 1280 apparecchi.
- Programmazione remota della centrale mediante Web Server integrato
- Supervisione e gestione remota dell’impianto via rete per l’acquisizione e l’invio di informazioni di servizio
- Telegestione di un eventuale sistema EVAC compatibile connesso in rete
- N°1 uscita Open Collector non supervisionata per comunicazione con centrali o sistemi esterni (EVAC, Spegnimento, GSM)
- N°2 uscite supervisionate programmabili per uso di comunicatore esterno (EN54-1 tipo E e J)
- N° 2 uscite 24 Vdc 500 mA di alimentazione per gestione di carichi esterni
- N° 3 relè (NA/NC)
- N°2 uscite dedicate ai dispositivi ottico/acustici, supervisionate, alimentate 24 Vdc 500 mA e normate (EN54-1 tipo C)
- Collegamento batterie, due morsetti per verifica di simmetria
- Collegamento alimentazione della centrale
Accessori del sistema
È possibile ampliare il numero di loop di una centrale precedentemente installata attraverso l'applicazione della relativa scheda loop accessoria.
A completamento del sistema è disponibile un pannello sinottico che permette l'esecuzione di tutti i comandi effettuabili dalla centrale in un ambiente remoto.
Tale dispositivo permette una più fruibile accessibilità al sistema da una posizione più agevole dell'edificio.
Interazione software
L’interazione con la centrale avviene tramite un software sviluppato con l’obiettivo di fornire un alto livello di personalizzazione dell’impianto seppur mantenendo l’intuitività solita dei sistemi Linergy.
Un’interfaccia che vada a supportare il professionista nella programmazione e fornisca un’immediata fruizione delle principali informazioni all’utente.
Possibilità di interazione con la centrale tramite Web Server.
Gestione utenti
- Installatore
Liv. 1: Solo visualizzazione dello stato dell’impianto - Utente
Liv. 2: Gestione e schedulazione dei test, esclusione zone, azioni manutentive - Pubblico
Liv. 3: Programmazione di tutte le funzioni e soglie dell’impianto
Gestione aree
Azioni causa-effetto tra i due impianti
Tramite la programmazione effettuabile direttamente dalla centrale, l'utente può definire delle azioni Causa-Effetto tra le zone antincendio e gli apparecchi di emergenza. In questo modo, il processo viene svolto automaticamente.
CAUSA
Allarme incendio rilevato
Localizzazione della zona d'allarme
Effetto
Accensione del relativo gruppo lampade
La formazione del gruppo lampade è totalmente libera: in un gruppo può essere inserito un singolo apparecchio oppure diversi apparecchi. Questa flessibilità di programmazione consente la gestione di numerosi scenari.
Nell'esempio dell'immagine un incendio rivelato nella zona 3 porta ad una relativa accensione degli apparecchi di emergenza facenti parte del gruppo 3.
Benefici del sistema integrato
- Un unico sistema
- Un unico punto di controllo per i due mondi
- Un’interfaccia semplice che parla un linguaggio comune per entrambi i contesti
- Nessun software di controllo da installare su dispositivi remoti
- Un unico interlocutore in caso di vendita e assistenza
